Onder pc-gebruikers is casemodding een populaire bezigheid. Maar bij de iPhone, met z’n gesloten behuizing zul je minder snel geneigd zijn om allerlei hardwarematige modificaties aan te brengen. Toch zijn er mensen die het aandurven en Croiman – als ware casemod-freak – is zo’n persoon. De afgelopen weken heeft Jo Croiman (forumnaam Croiman) ons via het forum op de hoogte gehouden van zijn vorderingen bij het maken van een iPhone met een compleet gepolijste achterkant, een speciale spiegelscreenprotector en als klap op de vuurpijl een zeer fraai wit verlicht Apple-logo. Hier presenteert hij vol trots het eindresultaat: een unieke iPhone, die nog niemand heeft en die nu bekend staat als de Psycho iPhone Mod. Onze bewondering voor het werk dat Croiman heeft verricht is dan ook groot en een uitgebreid artikel op iPhoneclub.nl waardig.
(Full English translation: EXCLUSIVE: Impressive iPhone case mod: Croiman Psycho iPhone Mod
Veel forumbezoekers hebben de bewuste casemod-forumthread met spanning gevolgd en waar nodig ook adviezen gegeven of een hart onder de riem gestoken. Naast alle steun en aanmoedigingen van de iPhoneclub-forumgebruikers is Jo’s vriendin Sabine ook een echte fan van de Psycho iPhone Mod. Ze heeft de rommel die bij zo’n casemodproject komt kijken maar voor lief genomen, op voorwaarde dat Croiman haar iPhone ook onder handen zal nemen. De plannen zijn om daar een compleet rode variant van te maken – uiteraard met een totaal rood iPhone-theme. We kunnen niet wachten om daar de eerste versies van te zien 😀
Psycho iPhone mod: Hoe het begon

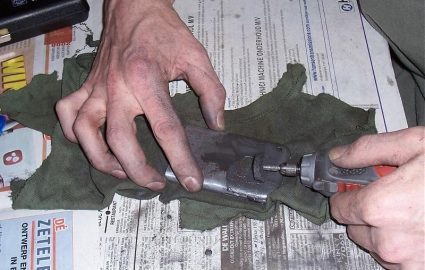

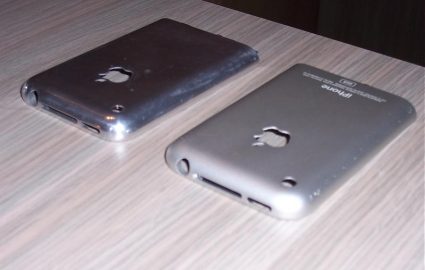

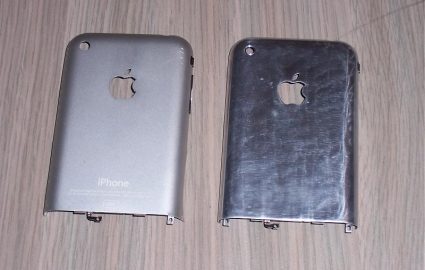

Het hele project begon ruim twee maanden geleden met een openingspost van Croiman waarbij hij zijn casemod aankondigde en twee foto’s plaatste van het polijsten van zijn achtercover met dremel en polijstpasta. Na ruim een uur flink poetsen was de achterkant veranderd in een spiegelglad oppervlak. Het polijsten is gedaan met slispapier 600 en 1000p (zeer fijn schuurpapier om op natte oppervlakken te kunnen schuren) en daarna afgewerkt met wattenborstel en polijstpasta. Voor het wegwerken van de kleine krasjes heeft Croiman een speciale polijstset gekocht voor hoogglans polijsten. Voor de verdere krasbestendigheid is de cover ook nog eens een aantal keren extra in de vernislak gezet. Bij het polijsten heeft Croiman – vanwege tijdgebrek – overigens ook nog wat hulp gehad van vriend Deridder. Deridder zal voor een volgende iPhone-mod (zie verder) ook de benodigde blauwe leds leveren.
Het lichtgevende appeltje
Het open appeltje op de achterzijde is vervangen door een zeer dun plaatje van melkachtig plexiglas dat precies op maat is gesneden. Gebruikte tools: grof uitsnijden met dremel, volledig met de hand bijschuren met schuurpapier P1000 en vooral enorm veel geduld en precisie. Met het volledig afwerken van het ene appeltje is Croiman ruim 4 uur continu bezig geweest. Het plexiglazen appeltje is met speciale 100º graden lijm op de cover bevestigd om ervoor te zorgen dat deze niet onverhoopt loslaat als de iPhone te warm wordt. Verder is er aan de binnenzijde van de cover glasvezeldraad gebruikt, zodat het licht van de leds mooi egaal verspreid wordt. De leds (zie verder) zijn namelijk net onder het appeltje bevestigd en schijnen naar boven, waardoor het bovenste deel van het appeltje net niet voldoende belicht werd. Door glasvezel te gebruiken kon het licht van twee van de vier leds mooi worden omgeleid naar de bovenkant waardoor de gewenste egale lichtverspreiding wel gerealiseerd kon worden.
Het oorspronkelijke plan was om blauwe leds te gebruiken als verlichting voor als de iPhone ingeschakeld was en rode leds om het appeltje te laten oplichten bij binnenkomende gesprekken (gekoppeld aan de trilmotor). Omdat de juiste blauwe en rode leds niet op tijd gevonden kunnen worden is van dit plan afgeweken, ook omdat andere forumbezoekers aan hadden gegeven dat witte leds de iPhone een wat meer gedistingeerd uiterlijk zouden geven (vergelijkbaar met de Macbook Pro) in plaats van de kermisachtige combinatie rood en blauw. Croiman was het hier gelukkig mee eens en is vanaf dat moment gaan testen met zes witte side-leds van 3.7V, afkomstig uit een kapot iPhone-scherm. Het totaalverbruik van de leds is overigens 50mAh, dus redelijk verwaarloosbaar.
De volgende dagen werd vooral gesoldeerd, getest, nog meer gesoldeerd en opnieuw getest of het lichteffect ook helemaal naar eigen wens was. Voor de juiste soldering verwijzen we graag naar de foto’s hieronder.
Voor alle duidelijkheid: in deze casemod zijn dus alleen witte leds gebruikt die licht geven op het moment dat de iPhone is ingeschakeld en is er geen koppeling met de trilmotor voor binnenkomende gesprekken. Croiman is al zeer druk bezig met een nieuwe casemod waarbij dit wel het geval zal zijn, en die kunnen jullie als het zover is natuurlijk weer hier op iPhoneclub.nl bewonderen.
De antennecover: welke kleur is geschikt?

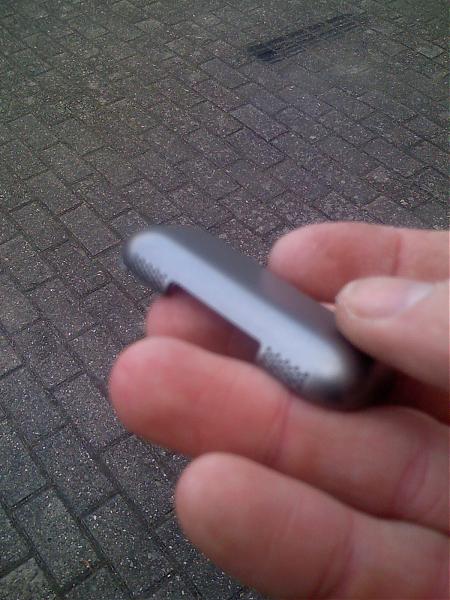

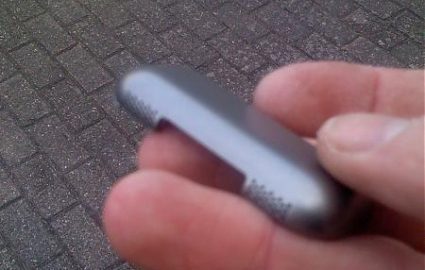

Het volgende onderdeel was de losse antennecover: welke kleur moest er gekozen worden, rekening houdend met wat er op dat moment te koop was. Zwart? Antraciet? Zilver? Een peiling in het forum liet niet echt een duidelijke voorkeur zien, al werd er enthousiast meegedaan en geadviseerd. Met de beslissende stem van Croiman werd uiteindelijk besloten tot de zilveren antennecover, en gezien het eindresultaat zijn we van mening dat dit de enige juiste keuze was. Ook de antennecover werd netjes geschuurd en in de grondlak gezet en heeft daarna de vernisbehandeling gekregen tegen het krassen.
Oog voor detail
Een ware casemodder houdt oog voor detail. De achterzijde, bovenkant en onderkant blinken als een spiegel, maar dat scherm hè … dat zwart valt toch een beetje uit de toon. Gelukkig levert Proporta sinds kort de Echo Mirrored Screen Protector En dat is precies het effect wat Croiman voor ogen had. Dus vlot besteld, vlot geleverd en vlot geplakt. Om het nog net even wat meer af te maken is ook gekozen voor een Pwned!-wallpaper met alumiumraster-achtergrond.
Logo’s graveren? Nee, zandstralen!

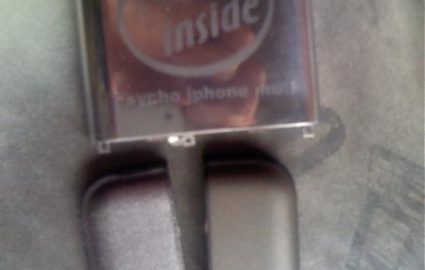

Ondertussen moest ook de achterzijde nog worden gegraveerd. De beste oplossing hiervoor was om deze te laten zandstralen. Omdat Croiman hiervoor zelf niet de juiste apparatuur had is besloten om dit uit te besteden aan Zetix; een gespecialiseerd bedrijf voor het decoreren van allerlei materialen. Het logo ‘iFoneguide inside’ verwijst natuurlijk naar de iFoneguide Repo waar we al vaak aandacht aan hebben besteedt en de tekst ‘Psycho iphone mod’ is een eigen idee van Croiman. De volgende fotoserie laat zien hoe het eindresultaat is geworden. Wat ons betreft is er slechts een woord van toepassing: “Psycho!”.
Het vervolg
De iPhone in dit artikel heeft de naam en het nummer ‘Psycho iPhone Mod #1’ gekregen en dat is niet voor niets. Croiman heeft de smaak nu zo te pakken dat er nog zeker een aantal zullen volgen. Hij is al bezig met een compleet blauwe variant in Carbon (met witte led voor iPhone in ingeschakelde stand en blauwe leds voor binnenkomende gesprekken via de trilmotor, zoals min of meer het oorspronkelijke idee was). Het idee wordt dat de cover volledig wordt nagemaakt in blauw/zwart gevlochten carbon. Uiteraard moet hij nog aan de bak voor de rode casemod voor vriendin Sabine. We zijn zelf echt superbenieuwd naar eventuele vervolgmodificaties en het casemod-enthousiasme is al overgeslagen naar andere forumbezoekers. Heb je binnenkort ook een weergaloze iPhone-casemod klaar, laat het ons dan weten zodat we ook daar aandacht aan kunnen besteden!
De video
Croiman heeft een fantastische video geschoten die de Psycho iPhone Mod in alle volle glorie laat zien. Sit back, drool and enjoy!
Encore
De iPhone voor de iPhone Psycho Mod is met heel veel dank van Croiman gesponsord door iPhoneclub-forumlid Dirkssite. Voor dit project zijn de volgende tools, materialen en/of onderdelen gebruikt:
- Schuurpapier P1000 en P1200
- Dremel
- Dremel-wattenborstel
- Dremel-polijstkitje
- Dremel-polijstpasta
- Acrylglas Polystyr wit (per 0.5² meter, € 5.0, gekocht bij bouwmarkt Hubo)
- Achtercover van eu-gsm.nl
- Antennecover van eu-gsm.nl
- Grondlak primer, metallic spuitlak, acryl vernis
- Bison hard plastic lijm +100C°
- Epox lijm (dubbelcomponent epoxylijm)
- Zandstraling door Zetix.be
- iPhone 16gb van Dirkssite.com
- Soldeerbout 30w met soldeervet, zeer fijne koperkabel
- Cuttingmat voor ondergrond
- En natuurlijk de led’s van een kapot iPhone-scherm die hergebruikt zijn ( witte side smd-led’s van 3.7V, 50mAh total)
